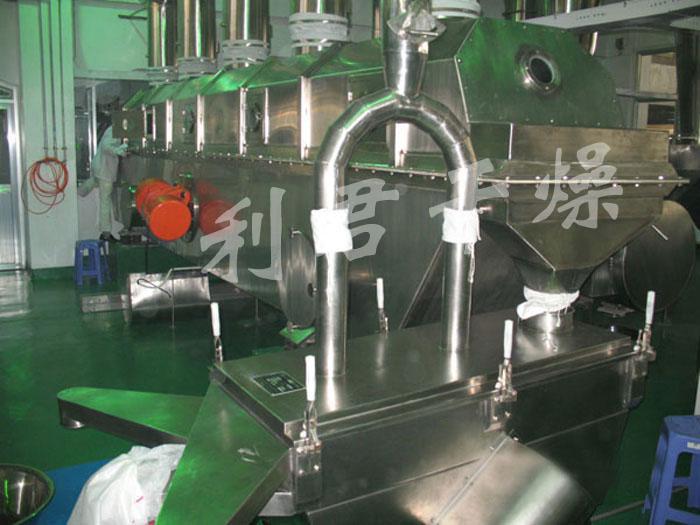

氯化鎂干燥設備專用振動流化床干燥機

一、設備選型

根據氯化鎂的物料特性，結合我公司在本領域的經驗以及客戶的要求，擬采用直線振動流化床干燥機對氯化鎂進行干燥。

二、技術條件

1、物料名稱： 氯化鎂（18目顆粒） 2、產量： 5000kg/h 3、初含水率w1： 7% 4、終含水率w2： ＜0.3% 5、熱風溫度t1 ： 120～125℃ 6、出風溫度t2 ： 70℃ 7、物料比熱： 0.4Kcal/kg·℃（估算） 8、熱源： 燃煤熱風爐 9、進料溫度： 常溫 10、出料溫度： 60℃

三、自然條件

1、西寧年平均氣溫約為5.0℃，西寧年平均相對濕度約為61%。 2、查空氣焓濕圖及計算可知：年平均空氣含濕量為0.0033kg水/kg干空氣。

四、工藝計算

1．物料衡算： 水分蒸發量：W水=365kg/h 處理量: W處=5365kg/h 2、熱量衡算和風量計算: 脫水熱量: Q1=W水(595+0.45×t2-1×θ1)＝22.69×104kcal/h 產品升溫熱量: Q2=W產×(0.4×(1-ω2)+1×ω2)×(θ2-θ1)=11.05×104kcal/h 設備外圍護熱損失: Q3= 0.2×(Q1+Q2)=6.75×104kcal/h 質量流量計算: G=(Q1+Q2+Q3)/（(i1-i2)-0.1×0.24×(t2-t0)) G=38510kg/h 干燥所需熱量:Q干=G×(i1-i0)=106.95×104kcal/h 3、排風溫度校正: 排風含濕量驗算:x2=0.0033+365/38510=0.0128kg水/kg干空氣,查空氣焓濕圖可知,排風溫度為70℃時,相應的濕球溫度為tw2=31.2℃, t2- tw2=38.8℃完全可保證在旋風中不會結露,認為排風溫度設定合理。

五、選型說明

5.1 流化床床板的開孔率及穿孔氣速一般流化床床板的開孔率控制在3～10%,穿孔氣速為10～16m/s?？紤]到該物料穿孔氣速一般取10～14m/s(現取12m/s)，而床板開孔率ε取5.2% 5.2 振動流化床尺寸的確定 A加熱=17.14m2 據以上計算，結合公司標準型號及機械工業部頒布的振動流化床機型有關標準,確定選用2套干燥機來滿足5000kg/h的產量，具體型號為ZLG9X2型振動流化床干燥機，數量為2臺.床層面積為18m2。
